24-020 Čeřinka (Palachova propast) – sestavená mapa 2001

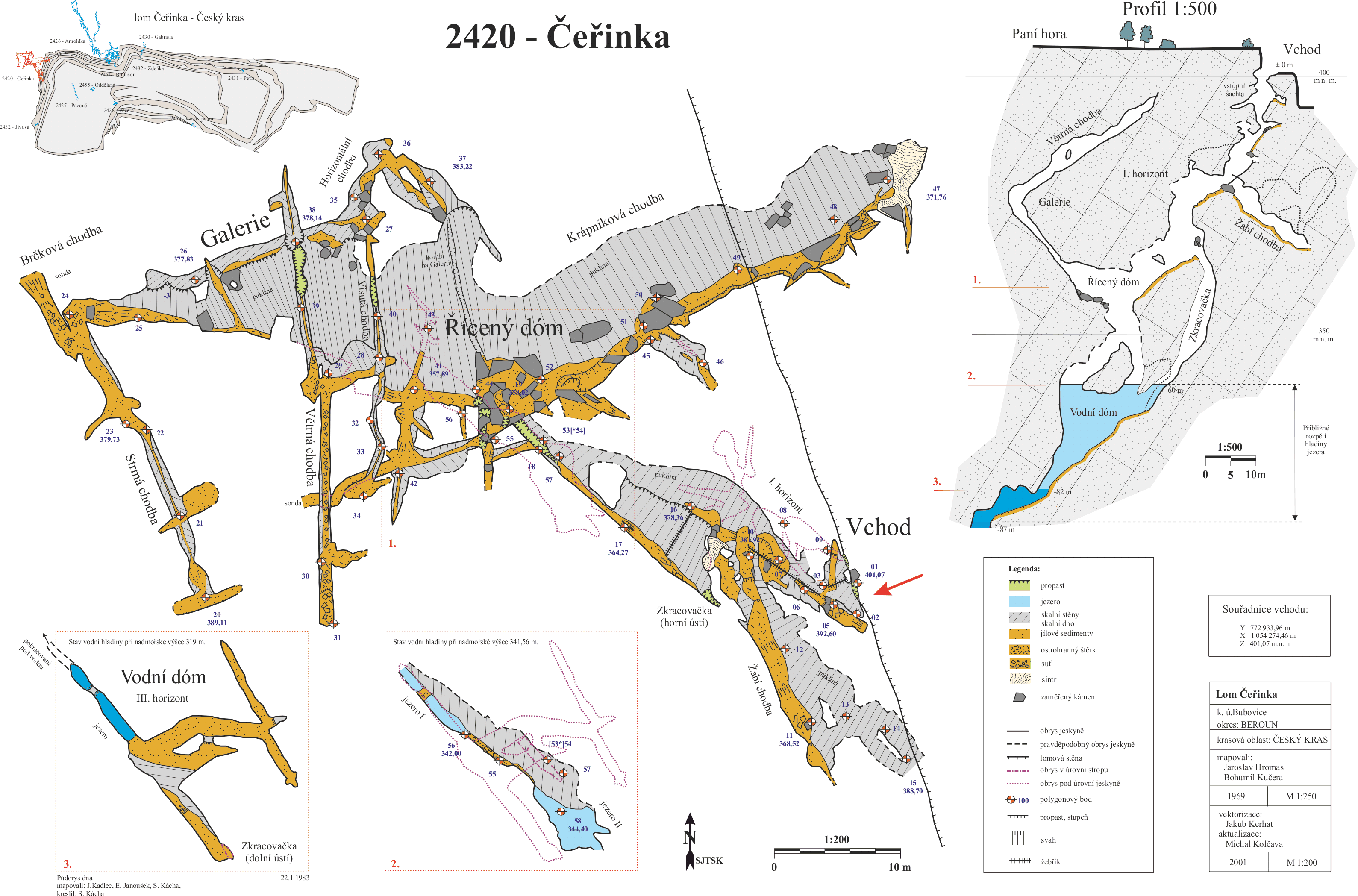

Tato mapa vznikla pro potřebu webu vybarvením původních map z různých zdrojů. V této ucelené podobě publikována v roce 2020. V případě řezu jsou lomové etáže a planina nad jeskyní, stejně jako Jezerní prostory, Zkracovačka a Větrná chodba doplněny podle dodatečných měření a schémat Michalem Kolčavou. Sklon vrstev vápenců je v této kresbě zobrazen chybně. Vrstvy ve skutečnosti korespondují se sklonem Větrné chodby, viz Řez 2013.

• Půdorys: mapa Bohumila Kučery a Jaroslava Hromase (1969); původní měřítko 1:250.
• Řez: podle profilu Jaroslava Hromase a Bohumila Kučery (1969).
• Detail Vodního dómu: půdorys dna – Stanislav Kácha (1983).
• Sestavil Jakub Kerhat v programu Corel Draw (2001).
