Radiotest: průzkumná metoda využívající vlastností radiových vln frekvencí v pásmu 1 až 30 MHz; používá se při hledání souvislostí mezi jeskyní a povrchem nebo mezi jeskyněmi navzájem (např. překrytá ústí jeskyní na povrchu, tektonická situace nad jeskyní apod.); frekvence při spodní hranici pásma volí přednostně svoji cestu různými dutinami a chodbami i částečně vyplněnými, naopak signál s frekvencí při horní hranici pásma upřednostňuje šíření na rozhraní prostředí, jako jsou tektonické pukliny a vrstevní spáry (vlnovod). Obecné pojednání uvedeno dole.
Zde uvádíme text kapitoly č.5 z článku
[C15], který pojednává o Barrandově
jeskyni: Na ověření předpokládaných paleoponorů na konci Horké chodby byla použita
metoda krátkovlnného radiotestu v pásmu 28 MHz, která využívá zjištění, že krátké
rádiové vlny jsou podstatně méně tlumeny vzduchem nebo sedimenty než kompaktní horninou
(GREGOR et al. 1976). Vysílač o výkonu 1 W s prutovou anténou byl umístěn na konci
Horké chodby. Pomocí přijímače s úzce směrovanou anténou a vybaveného indikátorem
intenzit přijímaného signálu (tzv. S-metrem) byly lokalizovány tři maxima průstupu signálu,

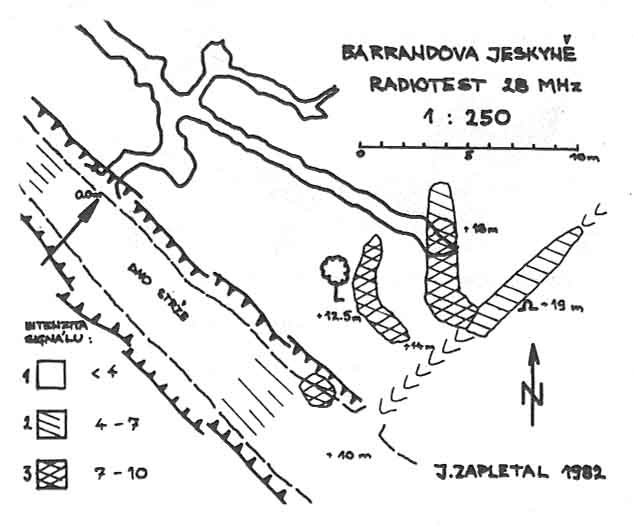

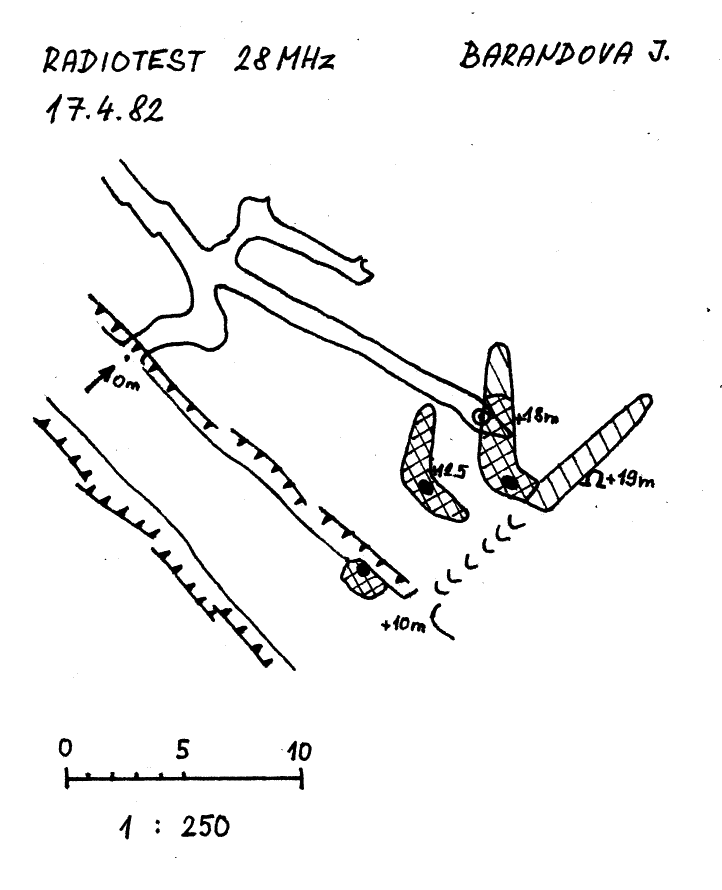

které indikují pravděpodobně sedimenty vyplněné paleoponory. Výsledky radiotestu jsou na obrázcích;
čísla s kladným znaménkem udávají relativní převýšení vzhledem ke vchodu, čísla v legendě
spodního obrázku relativní intenzitu přijímaného signálu (maximální intenzita má hodnotu 10).
Využití radiových vln ve speleologii (obecně):
Vysokofrekvenční elektromagnetické vlny (VF), nebo též radiové vlny, mají ve speleologii mnohé využití. Uveďme například zaměřování konkrétní přímočaré pozice v jeskyni vzhledem k jinému místu (radiomaják), povrchové hledání různých anomálií souvisejících například s neznámou částí jeskyně (metoda velmi dlouhých vln, VDV), hledání překrytých ústí jeskyní na povrchu či objasňování tektonické situace nad jeskyní (radiotestová metoda). Principem těchto průzkumných metod jsou vlastnosti radiových vln, jejich šíření a útlum v různém prostředí. V našem případě je to vzduch, vápenec a různé jeskynní výplně (suť, jíly apod.). Vápenec má podstatně větší útlum signálu než vzduch, ale konkrétní výsledek nezávisí jen na intenzitě radiových vln, ale také na frekvenci vlnění. Zde se dá říci, že čím vyšší frekvence, tím je útlum ve vápenci větší a dosažená vzdálenost signálu menší. V nejnižší části VF pásma (až desítky kHz) není signál výrazně ovlivňován okolním prostředím a jeho dosah ve vápenci je největší; využívá se ho právě v případě radiomajáku. Naopak pásmo 1‑30 MHz (krátké vlny, KV) nachází užití v našich konkrétních případech. Frekvence při spodní hranici tohoto pásma (3,5 MHz) totiž volí přednostně svoji cestu různými dutinami a chodbami i částečně vyplněnými, naopak signál s frekvencí při horní hranici pásma (28 MHz) upřednostňuje šíření na rozhraní prostředí, jako jsou tektonické pukliny a vrstevní spáry, které tvoří jakýsi vlnovod. Toto měření nazýváme radiotestová metoda.
Pro měření v daném úseku se používá na jedné straně vysílač s anténou k vyzáření VF energie, na straně druhé přijímač vybavený anténou a měřičem intenzity pole. Pro doplnění výsledků této metody je vhodné využít různých komunikačních prostředků s frekvencemi až do 500 MHz, které se při práci zároveň použijí jako domluva obsluhy stanovišť. Výsledky metody ale nemusí být vždy jednoznačné, neboť průběh signálu je ovlivňován mnoha činiteli, které neznáme, a vyhodnocení je spíše závislé na dlouhodobých zkušenostech a poznatcích z praxe. Výkon vysílačů se pohybuje kolem 1 W s možností snížení až na 1 mW. Pro 3,5 MHz se používá anténa rámová, pro 28 MHz a výše tyčová a prutová.
Text: Jeroným Zapletal a Michal Kolčava.
