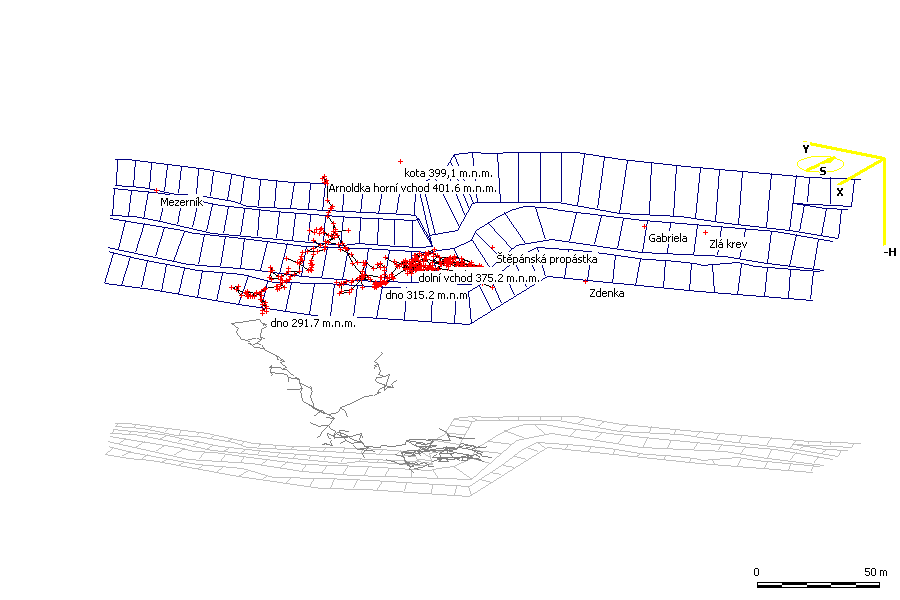

24-026 Arnoldka + lomová stěna – rotovaný drátový 3D model

Polygon Arnoldky je doplněn přilehlou lomovou stěnou (zobrazena 2. až 5.etáž; výšky zaokrouhleny na 5 m) a jsou označeny pozice dalších, dnes již zavezených jeskyní. Jak je patrné, těžební společnost nechtěla přijít o kvalitní vápenec a tak vytyčený ochranný pilíř Arnoldku obemyká celkem těsně. S obdivem k tehdejší zručnosti střelmistrů musíme konstatovat, že jeskyně je uvnitř poškozena minimálně.

• 3D vizualizace: Jakub Kerhat, vlastním programem Digitalizace a programem Rotace 2.2 (2020).
• Souřadnicový systém: S-JTSK, Bpv; axonometrie; sklon pohledu 20°.
• Lomová stěna: Základní důlní mapa lomu Čeřinka (1988).
• Polygon Arnoldky: Souřadnice (1992—1994).
